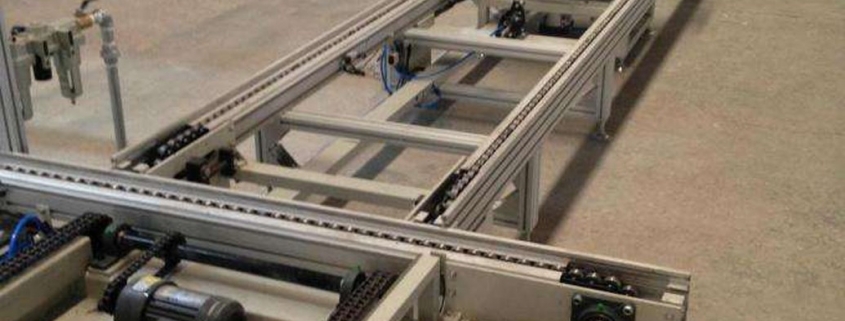

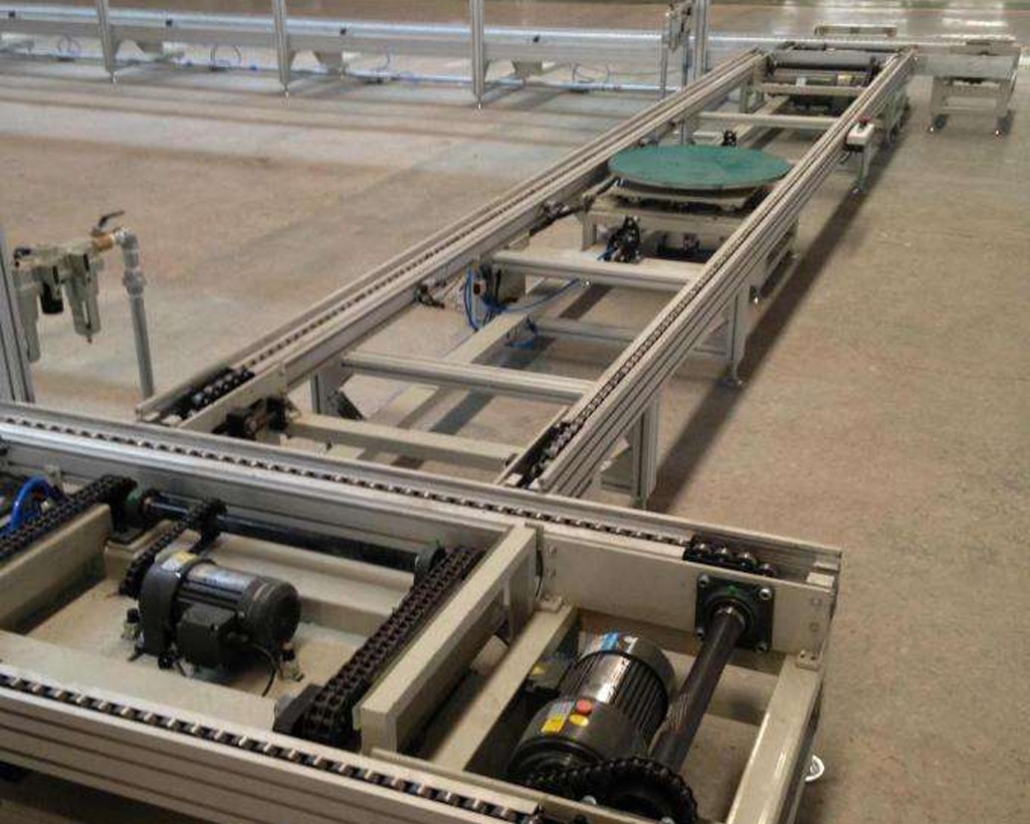

1、倍速链,倍速链流水线,倍速链生产线总体设计：
总长12000*2=24000 mm
总宽：1762mm；
总高：750 mm（生产线工作距地高度，上下可调节20mm）
采用开式顶罩：顶罩离地高度为2000 mm，宽度为1600 mm；
倍速链,倍速链流水线,倍速链生产线传递速度:驱动电机采用1.1KW的上海德东可控硅电磁无极调速电机,杭州杰牌减速机,速度为电磁无极调速（约在4m/min）
每工位必须承受30KG以上载荷，以不影响流水线正常运转；
2，倍速链,倍速链流水线,倍速链生产线线体工位配置：
倍速链,倍速链流水线,倍速链生产线全线共设14工位；
每工位长度为1400 mm；
倍速链,倍速链流水线,倍速链生产线线体导轨采用广东产带盖912铝合金型材，共50米.
线倍速链,倍速链流水线,倍速链生产线体输送采用宁波产双倍速尼龙滚子链条，共102米.
工装板采用δ18的PVC板制作，表面贴防滑绿色橡皮,共24套;每套板上装有工装夹具两件,见示意图.
线体每工位设有温岭产QX-2带缓衡阻挡器一只,在线体自动化控制系统中另设有四组,要求在电控电动电磁阀进行控制,共14只；
倍速链,倍速链流水线,倍速链生产线每工位设有温岭产Q18R3GL4脚踏阀一只,共14只;
每工位设有480*280*280工具箱并配有单独控制的505锁,工具箱上部设有三位多功能插座一套,共14套;
线体每工位正前方设有W=300mm贴塑搁板台一套,共14套;
生产线的边上设有钢制的长形零件料槽,共14套；
线体工位之间设有铝合金框架的有机玻璃工艺看板两张,共14套;
每工位上部均配有上海产40W的工业专用的带防护罩日光灯1盏，并配有单独控制的日光灯专用开关，共14盏;
每工位中间配有广东产42W平面运鸿嘉友风扇一台,共14台;
全线设有气路系统一套，要求每工位均有4分的接气口一组，并配有快换接头,共14组，总进气口设有一套油水分离器（需方自备），以便于保护气动工具的使用寿命；
生产线的顶罩上方每工位均设有可供挂气动工具的挂钩一只,共14组,同时设有铝合金滑导一组,此设计是便于操作工人跨工位进行操作
